万能外圆磨床和无心外圆磨床之间的关系
编辑:无锡市二机精密机械有限公司   时间:2017-12-07

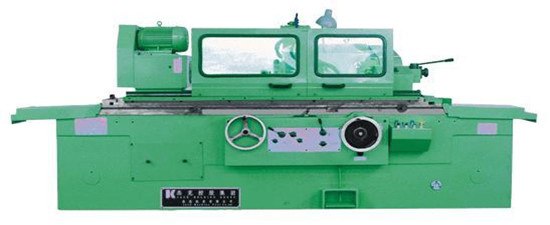

  加工工件圆柱形、圆锥形或其他形状素线展成的外表面和轴肩端面的磨床。工件支承在头架和尾座的两顶尖之间,由头架的拨盘带动旋转作圆周进给运动。头架和尾座装在工作台上,可作纵向往复的进给运动(见机床),工作台分上下两层,上工作台可调整一个不大的角度,以磨削圆锥形表面,装有高速旋转砂轮的砂轮架,则作横向进给运动,大型万能外圆磨床为了减小机床长度,一般工作台固定不动,而由砂轮架作纵向往复运动和横向进给运动,万能外圆磨床的磨削精度一般为:圆度不超过3微米,表面粗糙度Ra0.63~0.32微米;高精度外圆磨床则分别可达圆度0.1微米和Ra0.01微米。



  万能外圆磨床的砂轮架和头架都能绕竖直轴线调整一个角度,头架上除拨盘旋转外,主轴也能旋转。这种磨床能扩大加工范围,可磨削内孔和锥度较大的内、外锥面,适用于中小批量和单件生产,端面外圆磨床:砂轮架绕竖直轴线斜置一个角度,并将砂轮表面修成与工件轴线平行和垂直的两个磨削面,可同时磨削工件的外圆和轴肩端面,一般用于批量生产。

  无心外圆磨床一般简称无心磨床,工件支承在导轮与拖架之间,由导轮驱动工件旋转。砂轮宽度≤250mm时,一般装于主轴端部,宽度>250mm时,则装于主轴中部,砂轮最大宽度可达900mm,砂轮高速旋转磨削,导轮以较慢速度与砂轮同向旋转,带动工件旋转作圆周进给,无心外圆磨床主要有三种磨削方法;通过式、切入式和切入一通过式、通过式无心磨削。工件沿砂轮轴线方向进给进行磨削,调整导轮轴线的微小倾角来实现工件轴向进给,适于磨削细长圆柱形工件,无中心孔的短轴和套类工件等。切入式无心磨削。托板上有轴向定位支点,工件支承在托板一定位置上,以砂轮或导轮切入进行磨削。
