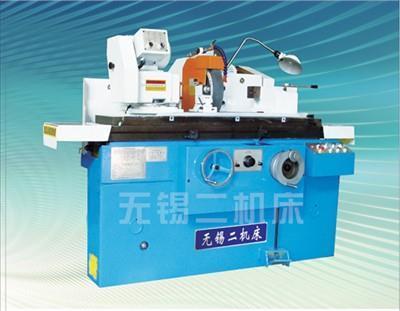

数控外圆磨床由床身、工作台、砂轮架、床头架、尾架等部件组成。床和工作台由大圆孔和鱼翅肋组成。长期使用后，机床的动、静刚度良好，工作台可分为上、下工作台进行锥面磨削。床身和工作台导轨采用摩擦系数小的胶接导轨。工作台由伺服电机直接驱动滚珠丝杠运动，运动平稳可靠。砂轮架的砂轮线速度小于35m/s，磨削效率高，磨头轴承为大包角三瓦动压轴承，旋转精度高。砂轮架运动（X向）由伺服电机和滚珠丝杠直接驱动，最小分辨率为0.0005mm。

　　数控外圆磨床机电一体化结构布局，采用工区保护或整体保护，维护方便，符合人机工程学的要求。砂轮主轴系统旋转精度高，刚性强。砂轮线速度可达60 m/s，CBN砂轮线速度可达80 m/s，两轴共同进给。工作台和砂轮架由交流伺服滚珠丝杠副驱动。可选用各种类型的金刚石修整装置，实现精密数控修整、自动补偿、主动测量装置，实现全闭环磨削控制。数控系统具有磨削过程程序转换、工件质量管理、机床状态监测、故障自诊断、异常报警等全方位控制功能，菜单界面输入简单。

　　数控外圆磨床床头架的使用和调整由床头架箱和床头架底板组成。床头架箱可以绕床头架底板的轴线旋转，旋转角度可以从刻度盘上读取。头架拨盘通过皮带轮和变频器实现无级调速。头架电机一端三角带预紧力由活动头架电机调节。通过转动偏心套调整主轴箱转盘上多楔带的预紧力。转动偏心套时，应先松开紧固螺钉。将偏心套转移到适当位置后，应拧紧紧固螺钉。
