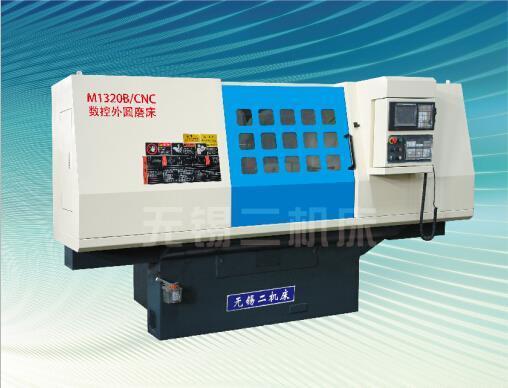

数控外圆磨床的使用与调整:

　　1、床的使用和调整

　　床是箱形铸件。床的前面用作油池。电气设备放置在床的右后方，油泵装置安装在床的后壁上。

　　2、工作台的使用和调整

　　工作台主要由上下台面组成。松开上两个压板的内六角螺钉，转动调节手柄。上工作台可以在指定范围内旋转以调整工件的锥度。将上工作台旋转至所需角度后，应在研磨前拧紧两个压板的内六角螺钉。右侧压力盘上有两个校准标记，一个用于锥度，另一个用于比例。上工作台旋转超过6度时，砂轮架必须以一定角度旋转，以避免尾架与砂轮架碰撞。

　　3、床头架的使用和调整

　　数控外圆磨床的床头架由床头架箱和床头架底板组成。头架箱可绕头架底板轴线旋转。旋转角度可以从刻度盘上读取。头架拨盘通过皮带轮和变频器实现无级调速。头架电机一端三角带预紧力由活动头架电机调节。通过转动偏心套调整主轴箱转盘上多楔带的预紧力。转动偏心套时，应先松开紧固螺钉，然后将偏心套转移到适当位置，再拧紧紧固螺钉。通过旋转校准套筒来调整头架主轴和轴承之间的间隙。校准套筒顺时针旋转，间隙增大；相反，间隙减小。采用死角法磨削时，可将间隙减小到零，并锁定主轴。当主轴需要旋转时，主轴与轴承之间必须有一定的间隙，一般半径为0.005mm是合适的。校准套筒的刻度半径为0.001 mm。转动校准套筒时，必须拆下校准套筒的空转量。床头架主轴上可安装三爪夹头，用于短轴套或盘类零件的夹头磨削。

　　4、尾座的使用和调整

　　转动扳手可以收回尾座套筒。踏板可使尾座套筒自动前后移动。当脚在底部时，袖子后退；当脚放松时，袖子向前移动。顶部工件的力可以通过旋转调整夹点来调整。磨削细长轴时，顶面工件的受力不宜过大，以免使工件弯曲。金刚石笔可安装在尾架上，对磨削粗糙度要求较低的圆柱形工件进行砂轮修整。

　　5、砂轮架的使用与调整

　　5.1、砂轮架概述

　　数控外圆磨床的砂轮架上装有外圆磨削用砂轮轴，其轴承为三瓦流体动压轴承。砂轮架的前进、后退和速度由系统控制，由伺服电机和滚珠丝杠直接驱动。砂轮架可以旋转，旋转角度可以从刻度卡上读取。MK1420系列磨床的砂轮架采用双轴电机。砂轮架的一端由多楔带、皮带轮和砂轮轴连接，另一端由平带、皮带轮和内磨具轴连接。MK1320系列磨床的砂轮架采用单轴电机，通过多楔带、带轮和砂轮轴与砂轮轴连接。

　　5.2、砂轮片安装

　　砂轮片通常用法兰安装。法兰座、法兰盖、衬套、内六角螺钉等。

　　安装要求：

　　（1）砂轮片安装座应无明显缺陷。

　　（2）砂轮片的轴线不应相对于法兰轴线倾斜或偏心。

　　（3）砂轮片安装时，应以厚纸为背衬，以保证砂轮片安装压实时，其压力均匀分布在整个砂轮片的端面上。
